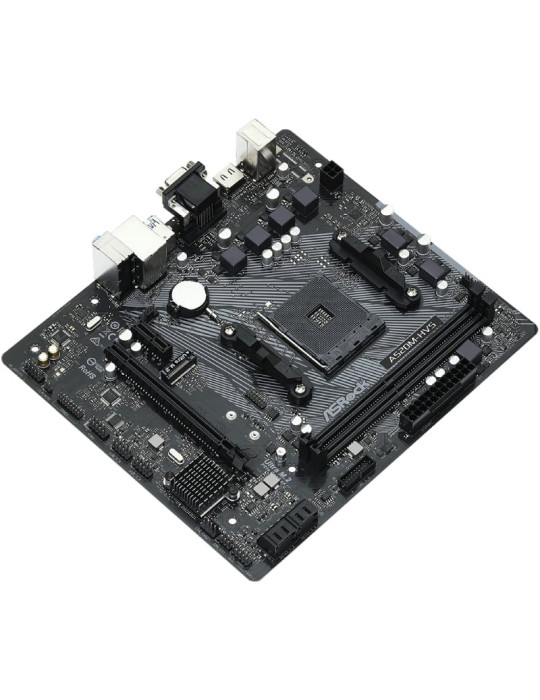

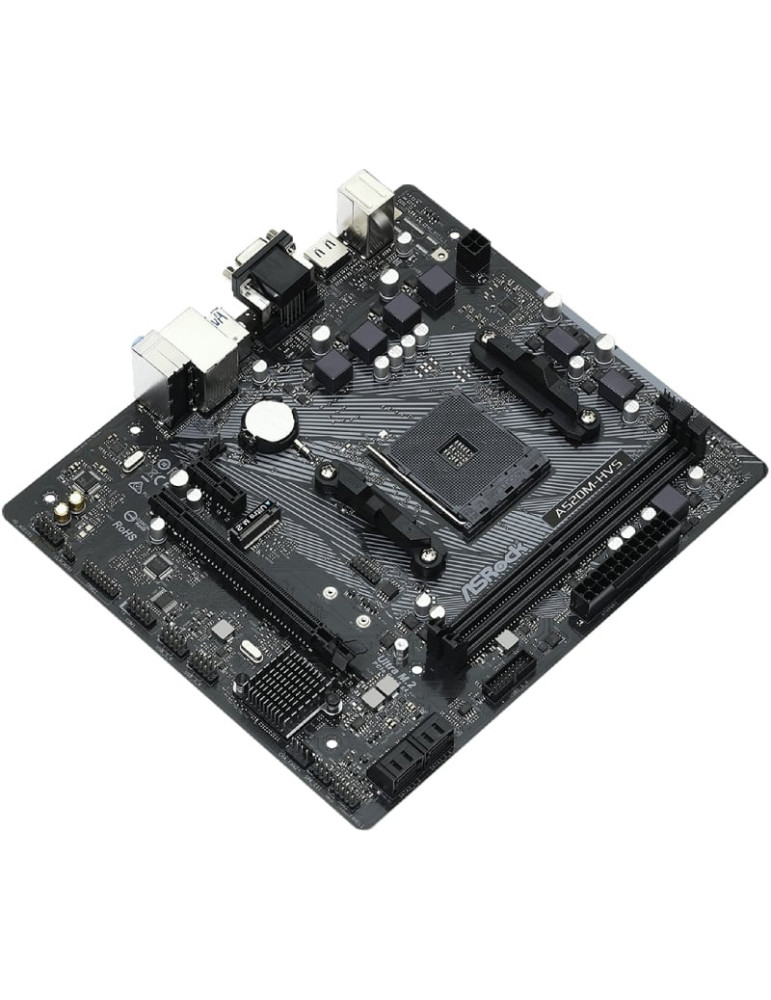

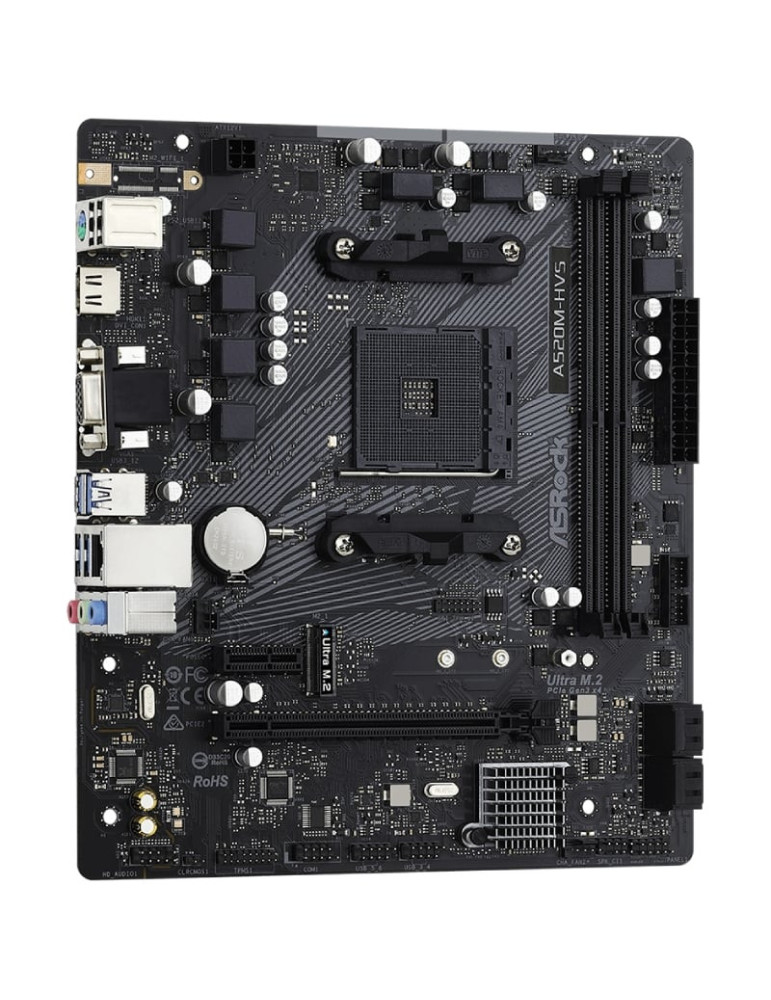

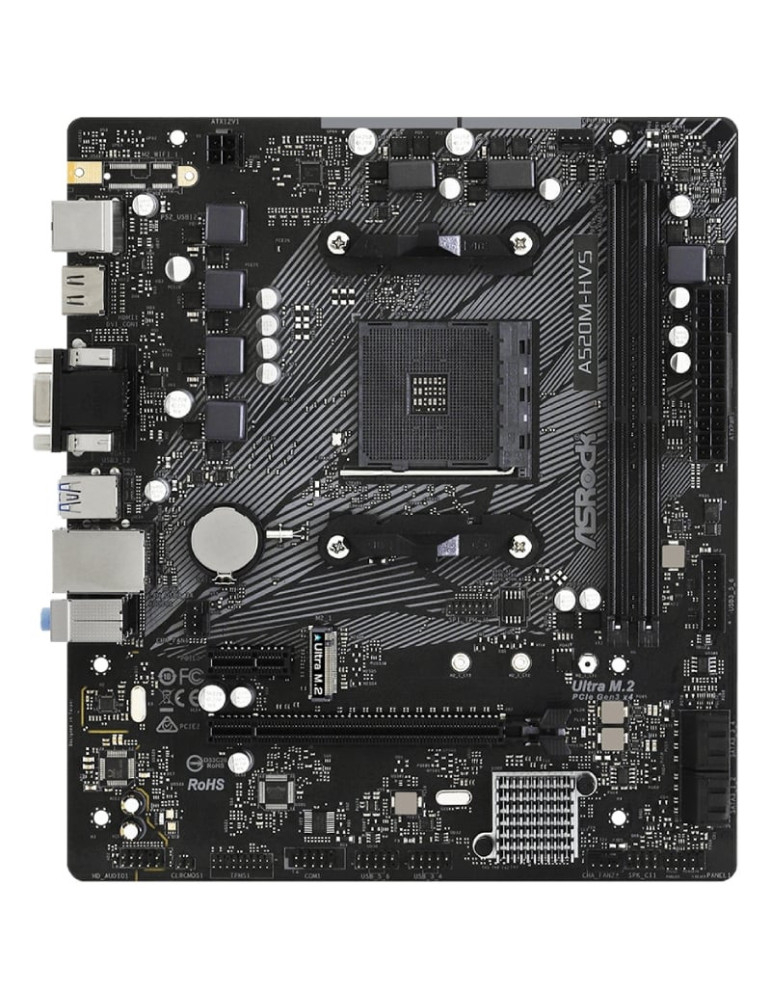

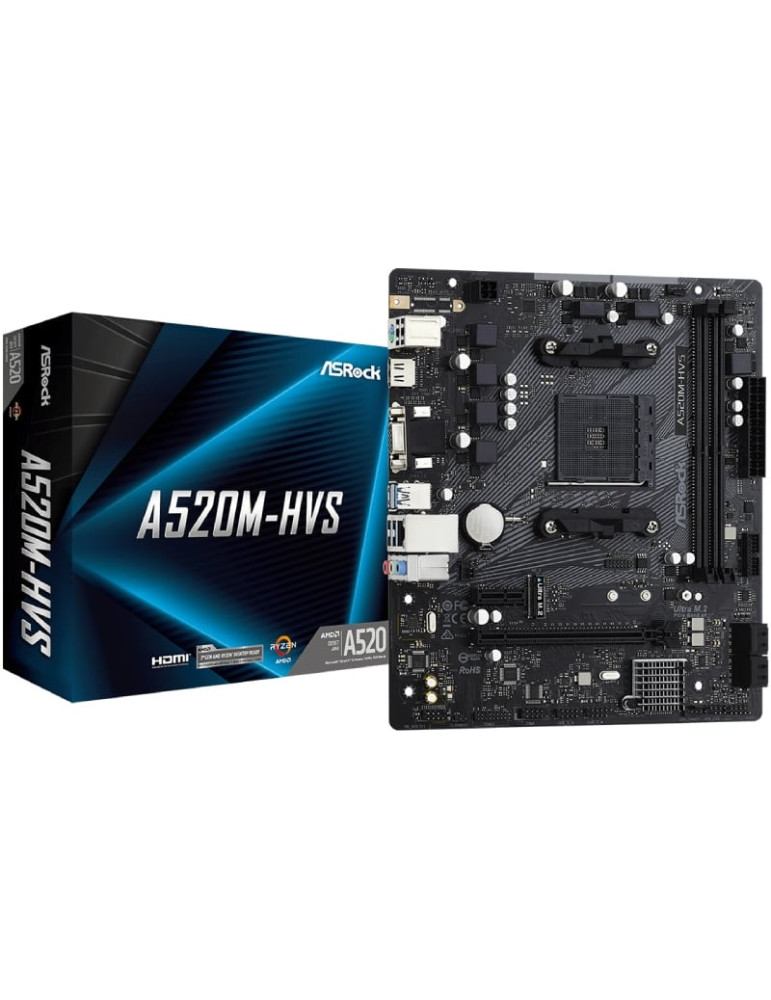

Placa Base Asrock A520M-HVS/ DDR4/ PCIe 3.0/ Socket AM4/ Micro ATX

A520M-HVS

'

• '
• Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*'
• 6 Phase Power Design'
• Supports DDR4 4733+ (OC)'
• 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1'
• Graphics Output Options: D-Sub, HDMI'
• 7.1 CH HD Audio (Realtek ALC887 Audio Codec)'
• 4 x SATA3, 1 x Ultra M.2(Gen3x4 & SATA3)'
• 6 x USB 3.2 Gen1(4 x Rear, 2 x Front)'
• 6 x USB 2.0(2 x Rear, 4 x Front)'
• Realtek Gigabit LAN'

Ultra M.2 32Gb/s (PCIe Gen3 x4 & SATA3)

The PCIe Gen3 x4 Ultra M.2 interface pushes data transfer speeds up to 32Gb/s. In addition, it also supports SATA3 6Gb/s M.2 modules.

HDMI 4K a 60 Hz

Compatible con la especificación de salida gráfica HDMI 4K a 60 Hz más reciente. Gracias al mayor ancho de banda y la mayor velocidad de fotogramas, el movimiento en pantalla es más fluido y nítido.

Salidas gráficas duales

¡Incluye dos tipos de conectores de uso común! Con un conector combinado D-Sub + HDMI, ahora tienes más opciones de salida de vídeo.

Protección total contra pinchos

Algunos componentes digitales sensibles de la placa base son vulnerables a las sobretensiones; una corriente excesiva puede provocar un mal funcionamiento inmediato del sistema. ASRock Full Spike Protection incorpora diversas tecnologías para evitar que los componentes de la placa base se dañen por estos picos de voltaje inesperados.

Especificaciones

Rendimiento y hardware

Socket: AMD AM4

Procesadores compatibles: AMD Ryzen series 3000, 3000 G-Series, 4000 G-Series, 5000 y 5000 G-Series para equipos de sobremesa

Chipset: AMD A520

Diseño de alimentación: 6 fases

Bobinas de alimentación: Premium de 50 A

PCB: Negro zafiro con tejido de fibra de vidrio de alta densidad

Protección contra sobretensiones: ASRock Full Spike Protection para puertos USB, audio y LAN

Memoria

Tecnología de memoria: DDR4 de doble canal

Ranuras de memoria: 2 x DIMM DDR4 con contactos de oro de 15 μ

Memoria compatible con Ryzen Vermeer: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4600+ MT/s mediante overclocking

Memoria compatible con Ryzen Matisse: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4600+ MT/s mediante overclocking

Memoria compatible con Ryzen Cezanne: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4733+ MT/s mediante overclocking

Memoria compatible con Ryzen Renoir: DDR4 ECC y no ECC sin búfer de 2133 a 3200 MT/s y hasta 4733+ MT/s mediante overclocking

Compatibilidad ECC con APU Ryzen Cezanne y Renoir: Disponible únicamente con procesadores PRO

Memoria máxima soportada: 64 GB

Perfiles de memoria: Compatible con Intel XMP

BIOS

BIOS: AMI UEFI de 128 Mb con interfaz gráfica

Plug and Play: Compatible

ACPI: Compatible con ACPI 5.1

JumperFree: Compatible

SMBIOS: Versión 2.3

Ajuste de voltaje: CPU, CPU VDDCR_SOC, DRAM y VDDP

ASRock Instant Flash: Compatible

ASRock Full HD UEFI: Compatible

Gráficos

Gráficos integrados: AMD Radeon Vega integrados en APU Ryzen compatibles

API gráfica: DirectX 12

Pixel Shader: Versión 5.0

Memoria gráfica compartida predeterminada: 2 GB

Memoria gráfica compartida máxima: Hasta 16 GB con 32 GB de memoria del sistema instalada

Salidas de vídeo: D-Sub y HDMI mediante controladores de pantalla independientes

Salida HDMI: HDMI 2.1 con resolución de hasta 4096 x 2160 píxeles a 60 Hz

Salida D-Sub: Resolución de hasta 1920 x 1200 píxeles a 60 Hz

Funciones HDMI: Auto Lip Sync, Deep Color de 12 bpc, xvYCC, audio HBR, HDR, HDCP 2.3 y reproducción 4K UHD

Microsoft PlayReady: Compatible

Audio

Audio: HD de 7.1 canales

Códec de audio: Realtek ALC887 o ALC897

Protección contra sobretensiones de audio: Compatible

Red

Ethernet: Gigabit LAN compatible con 10/100/1000 Mb/s

Controlador Ethernet: Realtek RTL8111H

Wake-on-LAN: Compatible

PXE: Compatible

Ranuras de expansión

1 x PCIe 3.0 x16 funcionando en modo x16

1 x PCIe 3.0 x1

Compatibilidad NVMe de arranque: Sí

Almacenamiento

Ranura M2_1: 1 x M.2 Key M compatible con formatos 2242, 2260 y 2280, SATA 6 Gbps y PCIe 3.0 x4 de hasta 32 Gbps

Conectores SATA: 4 x SATA 6 Gbps

Compatibilidad NVMe de arranque: Sí

Compatibilidad con AMD Athlon 3000G: No admite SSD NVMe

ASRock U.2 Kit: Compatible

RAID

RAID para unidades SATA: RAID 0, RAID 1 y RAID 10

Conectividad

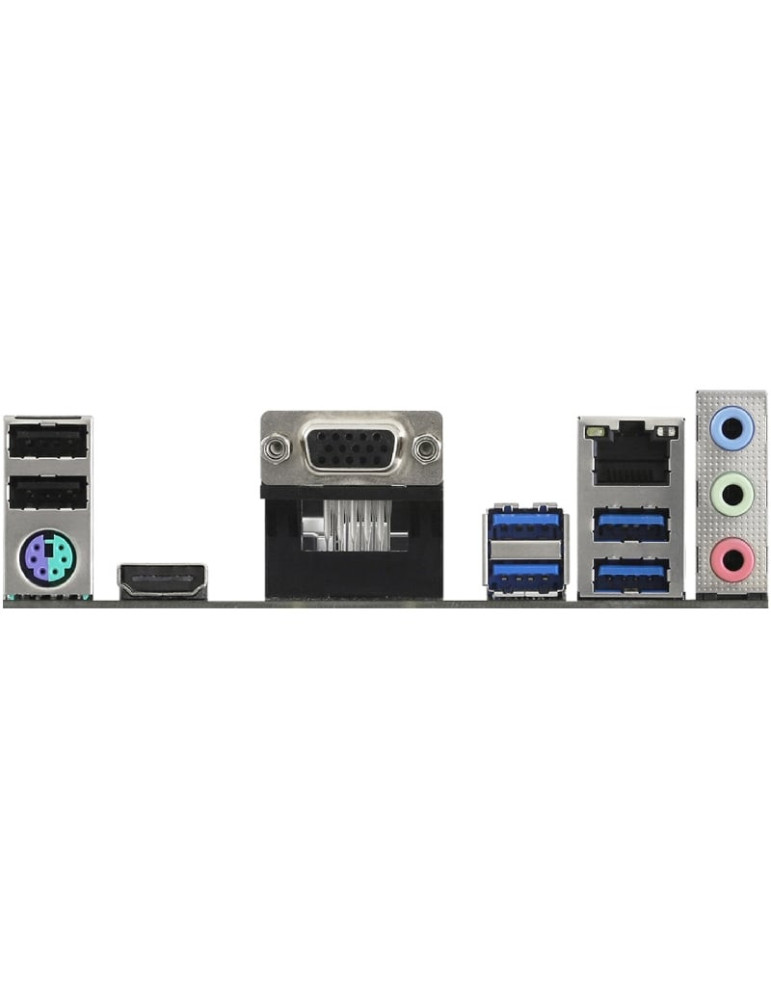

Puertos traseros:

4 x USB 3.2 Gen 1 tipo A

2 x USB 2.0

1 x HDMI

1 x D-Sub

1 x Ethernet RJ-45 Gigabit

1 x PS/2 para teclado o ratón

3 x conectores de audio para entrada de línea, altavoces delanteros y micrófono

Conexiones internas

1 x cabecera SPI TPM

1 x cabecera para puerto COM

1 x cabecera de intrusión de chasis y altavoz

1 x conector de ventilador de CPU de 4 pines

2 x conectores de ventilador de chasis de 4 pines con control Smart Fan

1 x conector de alimentación ATX de 24 pines

1 x conector de alimentación de 12 V y 4 pines

1 x conector de audio para panel frontal

2 x cabeceras USB 2.0 compatibles con un total de 4 puertos

1 x cabecera USB 3.2 Gen 1 compatible con 2 puertos

Potencia máxima CPU_FAN1: 1 A / 12 W

Potencia máxima de los ventiladores de chasis: 1 A / 12 W

Detección de ventiladores: CHA_FAN2 detecta automáticamente ventiladores de 3 o 4 pines

Monitorización del hardware

Sensores de temperatura: CPU y chasis

Monitorización de velocidad: CPU y ventiladores de chasis

Control silencioso de ventiladores: Ajuste automático según la temperatura de la CPU

Control de velocidad: Regulación múltiple para ventiladores de CPU y chasis

Detección de apertura del chasis: Compatible

Monitorización de voltaje: +12 V, +5 V, +3,3 V y CPU Vcore

Software

Sistemas operativos compatibles: Windows 10 de 64 bits y Windows 11 de 64 bits

Software incluido: ASRock Motherboard Utility A-Tuning

Contenido de la caja

Escudo de E/S: 1 unidad

Cables de datos SATA: 2 unidades

Tornillo para ranura M.2: 1 unidad

Formato

Factor de forma: Micro ATX

Dimensiones: 23 x 20,1 cm

Diseño: Condensadores sólidos
